Proses Fusion Splicing Pada Kabel Fiber Optik

Teknik Penyambungan Serat Optik Dengan Metode Fusion Splicing

Teknik Penyambungan Serat Optik Dengan Metode Penyambungan Fusi (Fusion splicing) adalah penyambungan serat optik yang dilakukan dengan cara melakukan pemanasan pada ujung sambungan dan menggunakan lelehannya sebagai perekatnya sehingga terbentuk suatu sambungan baru

Teknik Penyambungan Serat Optik Dengan Metode Penyambungan Fusi (Fusion splicing) merupakan suatu teknik penyambungan serat optik untuk menyambung dua fiber secara permanen dan rugi-rugi penyambungan yang didapat pun kecil karena penyambungan menggunakan suatu alat yaitu fusion splicer.

1.  Prosedur Kerja

Metode ini merupakan salah satu metode sederhana untuk penyambungan serat optik, tetapi juga memiliki banyak kendala bila pada saat pemotongan tidak rata dan hati-hati, karena inti dalam serat optik mudah patah.Berikut ini adalah peralatan yang diperlukan dalam melakukan proses splicing.

    Lupsheat cutter (untuk mengupas kulit PE kabel)

Gambar 3.1 Lupsheat Cutter

      Fiber Stripper ( untuk mengupas pelindung serat optik )

Gambar 3.2 Fiber Stripper

   Fiber Cleaver/ Fiber cutter ( untuk memotong serat optik )

Gambar 3.3 Fiber Cleaver
      Fusion Splicer ( sistem peleburan yang menggunakan sistem mekanik )

Gambar 3.4 Fusion Splicer
  Toolkit ( Tang, Obeng, Pisau, Cutter, Gunting, Palu, Kunci pas, Meteran, dll )

   Alkohol 90 %

Gambar 3.5 Alkohol

 Tissue / Kain majun

Gambar 3.6 Tissue

3.2  Prosedur penyambungan kabel

1.      Kupas kulit kabel menggunakan lupsheat cutter, panjang kupasan disesuaikan dengan jenis penyambungan yang dipakai seperti gambar berikut.

Gambar 3.7 Panjang Kupasan Kulit Kabel Fiber Optik

2.      Ambil salah satu ujung serat optik kemudian kupas pelindung serat optik (secondary coating) tersebut dengan fiber stripper, panjang ujung serat optik yang dikupas kurang lebih 4 cm.

Gambar 3.8 Langkah Pengelupasan Kabel Fiber Optik

3.      Bersihkan ujung serat optik tersebut ( untuk menghilangkan primary coating ) dengan tissue yang sudah dibasahi dengan alkohol 90%.

Gambar 3.9 Langkah Pembersihan Serat Optik Menggunakan Alkohol

4.      Potong ujung serat optik tersebut dengan fiber cutter/ fiber cleaver, periksa hasil pemotongan dan serat optik pada mikroskop. Berikut ini contoh hasil pemotongan yang baik dan tidak baik

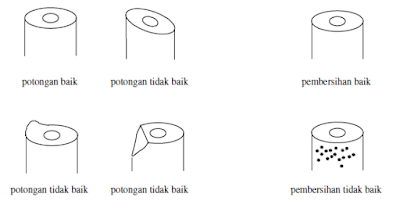

Gambar 3.10 Contoh Pengelupasan dan Pembersihan yang Baik dan Tidak Baik

Jika hasil pemotongan maupun pembersihan berhasil baik maka proses penyambungan dapat dilakukan, namun bila hasil potongan dan pembersihan tidak baik maka proses diatas harus diulangi. Lakukan pemotongan dan pembersihan pada ujung serat optik dari kabel pasangannya kemudian sambungkan. Fusion splicer dapat berjalan otomatis bila hasil pemotongan baik. Jika tidak berjalan maka akan  muncul message error pada layar monitor.

5.      Kemudian masukkan plastik khusus di salah satu fiber optic yang ada.

6.      Selanjutnya masukkan kedua fiber optic bersama dengan patchcordnya secara berhadapan. Lalu tutup splicer untuk memulai proses splicing.

Gambar 3.11 Peletakkan Kabel secara Berhadapan

7.      Tekan tombol hijau untuk memulai proses Splicing

Gambar 3.12 Tombol Hijau untuk Memulai Proses Splicing

8.  Selanjutnya tunggu proses penyambungan berlangsung. Berikut contoh gambar pross penyambungan.



Gambar 3.13 Contoh Proses Penyambungan Serat Optik

9.      Bila penyambungan berhasil dengan baik maka periksa redaman yang terjadi pada sambungan tersebut. Batas maksimal redaman adalah 0,2 dB/splice. Bila hasil redaman melebihi batas, penyambungan dapat diulang kembali.

Gambar 3.14 Contoh Hasil Redaman yang Baik

10.  Jika sudah selesai, letakkan plastik khusus tadi menuju tengah bagian yang disambung. Selanjutnya tutup sambungan dengan fusion sleeve dan kemudian panaskan/oven dengan fusion splicer (biasanya terdapat di bagian depan fusion splicer).


Gambar 3.15 Peletakan Plastik Khusus Sebelum Melakukan Pengovenan

11.  Setelah itu tekan tombol kuning untuk memulai proses pengovenan. Lalu tunggu pengovenan berlangsung.

Gambar 3.16 Tombol Kuning untuk Memulai Pengovenan

12.  Jika sudah selesai, buka fusion sleeve dan ambil fiber optic anda dan proses splicing telah selesai

Gambar 3.17 Hasil Splicing yang Telah Berhasil

         Sekian Tutorial Splicing Kabel dari Saya, Semoga Bermanfaat.
